La función de escalar en AutoCAD es una herramienta o acción del programa AutoCAD que permite aumentar o disminuir el tamaño de un objeto o diseño, pero sin que este pierda sus proporciones. Hay dos maneras de hacerlo: la escala modelo y la escala de presentación.
La escala modelo es una escala ficticia, que no se corresponde con una realidad. Es la escala que aparece por defecto en AutoCAD si no la modificas según las necesidades o las dimensiones del dibujo u objeto que estás diseñando. En la escala de presentación, el tamaño será el del papel o soporte en el que vamos a imprimir el diseño. En este artículo te explicamos paso a paso como hacer un plano a escala para saber como escalar en AutoCAD a la perfección.
Usar el comando escala
La escala modelo
El concepto de escalar es relativamente sencillo, solo hay que tener cuidado en si queremos una escala modelo o de presentación. Y el proceso de uso del programa sobre como escalar un plano en AutoCAD difiere dependiendo del tipo de escala. Así, vamos a empezar con la explicación para la escala modelo.
Esta escala aparece por defecto en mm (milímetros) 📏, por lo que es posible que necesites adaptarla a los parámetros que se requieran para tu diseño.1
Para cambiar el tamaño de un dibujo en AutoCAD, ya sea para aumentarlo o disminuirlo, sin que pierda sus proporciones, necesitamos usar el comando escala, que encontrarás en el menú del layout o pantalla de diseño del programa.
Si acabas de empezar a usar AutoCAD, el software que más se utiliza en arquitectura o ingeniería, puede que tengas dudas de base que necesites resolver. Y es que, familiarizarse con un nuevo programa o herramienta de trabajo puede llevarnos un tiempo hasta que tengamos más manejo y soltura.

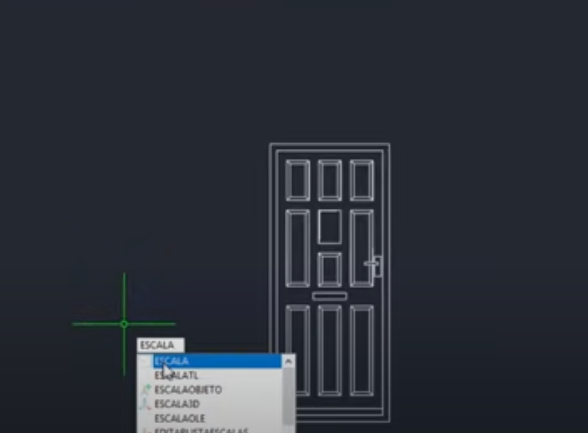

- Para acceder al comando Escala podemos escribir en la palabra escala en la barra de comandos. También aparece en el menú de inicio (arriba) si así lo has configurado.
- Una vez localizado el comando, tenemos que clicar.
Seleccionar el objeto a escalar

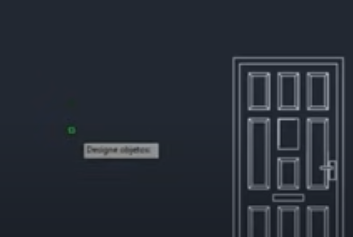

Inmediatamente después de darle a escalar te pedirá Definir objeto.
- Lo siguiente será seleccionar el objeto o los objetos que queremos escalar. Esto lo haremos seleccionándolos con el ratón.
- Una vez seleccionados pulsamos la tecla Enter.
Precisar el punto base
- A continuación, habrá que precisar el punto base. Algo que haremos moviendo el cursor y colocándolo en una parte o extremo de la figura.
- Si movemos el ratón, el tamaño se va modificando automáticamente.
- Si queremos utilizar una escala concreta, lo podemos hacer también manualmente, escribiendo los parámetros (como se ve en la imagen de más arriba), para evitar estar moviéndolo con el ratón, que puede costarnos más alcanzar la precisión necesaria.
- Una vez especificada la escala, hay que volver a pulsar Enter.
Para escalar las dimensiones en AutoCAD la mejor opción es el modelo escala.
En este caso no tiene más ciencia, pero vamos a ver algunos ejemplos por si las dudas.
Ejemplo 1
Si el objeto es una carretera que tiene una distancia de un kilómetro, no podemos hacer el diseño en mm, por lo que habría que modificar la escala. Un modo de hacerlo sería equiparando un milímetro a un metro en la escala, que sería de 1:1000. Así cuando en nuestro diseño aparezca un mm, será el equivalente a un metro en la carretera real.
🤔 ¿Sabrías entonces cómo pasar de escala 1:50 a 1:100 en AutoCAD? Para convertir 1:50 a 1:100, debes dividir ambos lados por 2.
Ejemplo 2
Si el objeto es una tubería de 600 mm; en este no habría que modificar la escala por defecto, sería válida, ya que se puede trabajar directamente con milímetros, dejando la escala 1:1.
👨💻 Entra en el programa y ponte a prueba: ¿Cómo escalar un dibujo en AutoCAD de milímetros a metros?
Respuesta: tienes que hacer clic en el menú Formato > Configurar dibujo. En el cuadro de diálogo Configurar dibujo, hacer clic en la ficha Unidades y cambiar las unidades de dibujo de milímetros a metros; y clic en Aceptar.
Y si necesitas algo más visual para las escalas de AutoCAD, en el siguiente vídeo se explica detalladamente con imágenes y paso a paso, por si viéndolo te aclaras mejor. Además, si ves hasta el final, también aprenderás a “escalar con referencia”. ¡Un paso más cerca de pasar de nivel! 📈
Desde su nacimiento en 1982, el programa ha cambiado y evolucionado mucho, hasta el punto que AutoCAD permite diseñar en 3D, no solo para la arquitectura, sino que, por su sencillez —una vez que lo entiendes y dominas, claro está— cada vez es más usado también en diseño gráfico.
Usar el comando presentación
La escala de presentación
En este caso, la escala va a depender de cómo queramos presentar el objeto, como su propio nombre indica.2 Se trata del tamaño del documento, por así decirlo, en el que vamos nuestros planos. Al igual que en la escala modelo, se puede utilizar el formato predeterminado, o personalizarlo. Y esto se podrá hacer a través de la opción de Presentación.
Exportar en el formato adecuado
Según el tamaño en el que queramos imprimir, y sin que se pierdan la escala y las proporciones del diseño ya realizado, aunque sí que pueda cambiar el tamaño para adaptarse a las medidas del papel o soporte. Sería algo así como exportarlo y se hace de la siguiente manera.

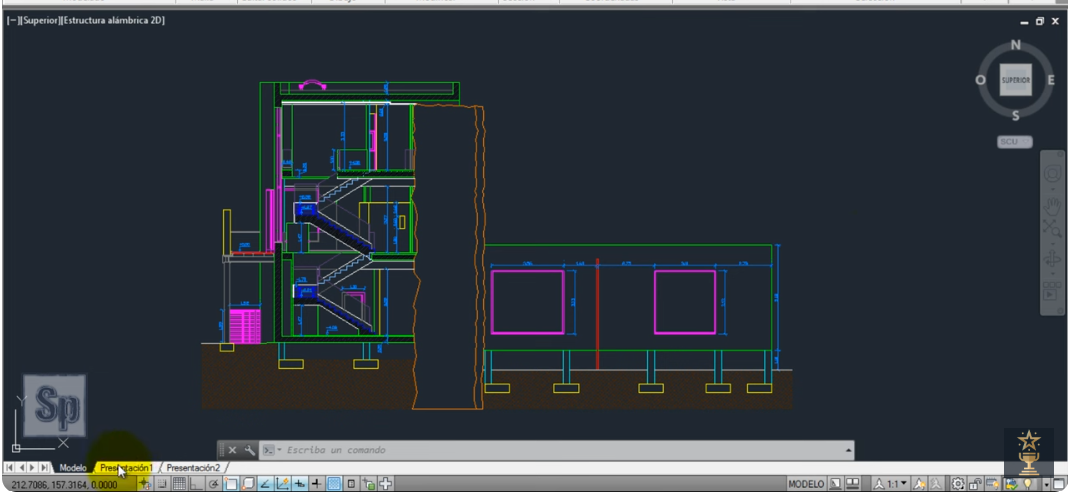

- Tenemos el dibujo en el espacio modelo (el modo de escala que hemos visto en primer lugar). Si vamos a la parte inferior izquierda, localizamos la pestaña Presentación, es ahí donde tienes que pulsar.
- Entonces, se abre una nueva ventana con la presentación, en la que aparece el diseño que habíamos hecho previamente.
En este otro artículo te explicamos cómo dibujar un plano en AutoCAD con los comandos más sencillos.
Configurar el papel
- Después, hay que darle a Configurar el espacio papel en el que queremos imprimir la presentación.

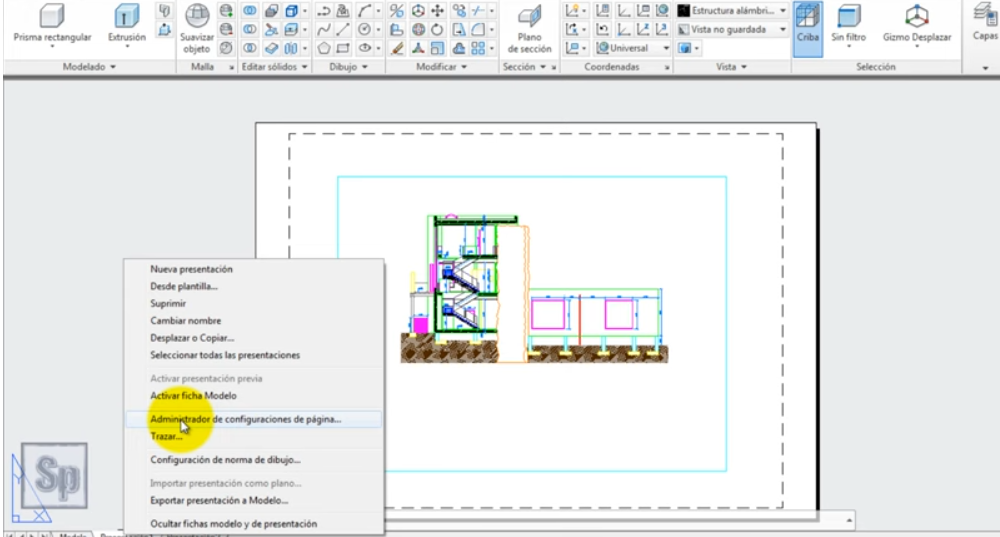

- Para ello, o bien pulsamos el botón derecho de la pestaña de presentación (la de antes) y seleccionamos Configuración de página; o también puedes acceder a esta función directamente en la barra superior de herramientas, si así lo has configurado.

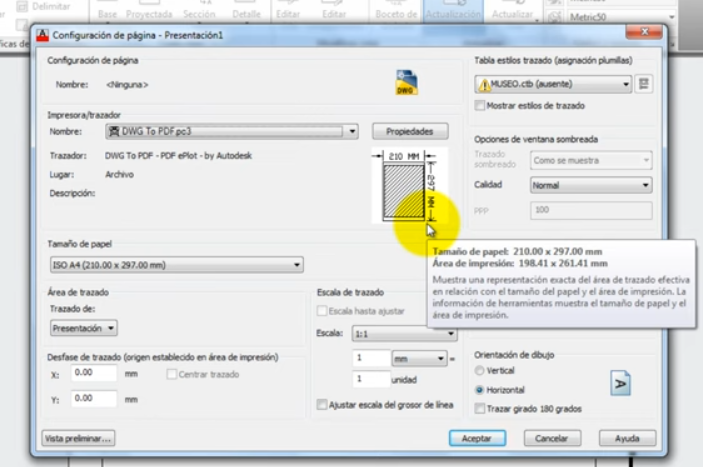

- En la ventana que se abre, picamos en Modificar y aparecerá otra ventana que se asemeja a la que vemos cuando damos a imprimir un documento, como en la imagen de más arriba.
Elegir las medidas

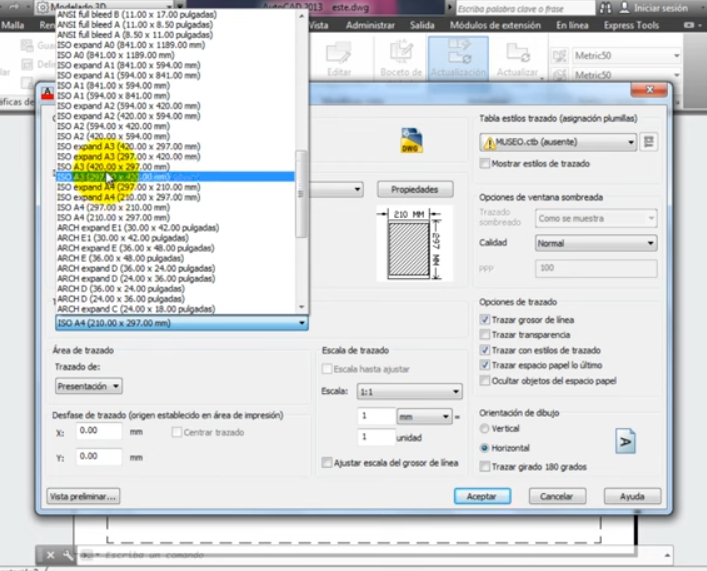

- En esa pantalla podemos elegir las medidas, la posición (horizontal o vertical) y hay que especificar la unidad que se ha utilizado en el espacio modelo; como hemos visto anteriormente, se trata de la escala (1:1000, 1:0, o la que hayas empleado).
- Entonces, se abre una nueva ventana, con las medidas seleccionadas, pero en blanco. ¿Qué ha pasado con nuestro diseño?
Finalizar el diseño

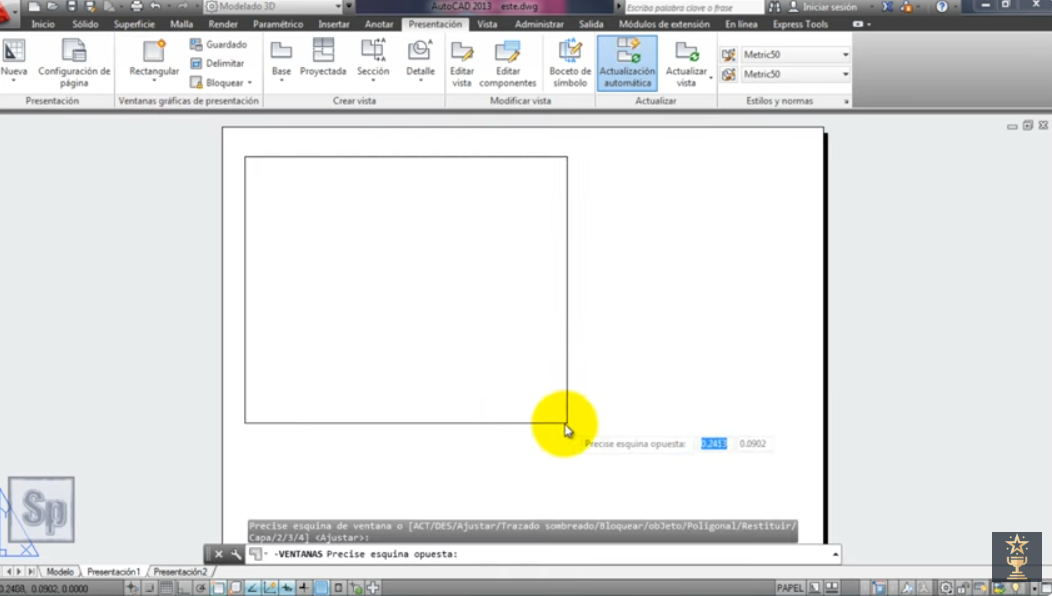

- Para recuperar el diseño, vamos al menú superior, pulsamos en Ventana rectangular y con el ratón creamos un recuadro sobre nuestra hoja en blanco.
- ¡Ahí estará de nuevo nuestro dibujo! Haciendo doble clic dentro, podemos modificar el tamaño o moverlo de lugar, entre otras opciones.
- Este proceso se puede repetir varias veces, para incluir, en una misma presentación, varios diseños, ya listos para imprimir.
Esta escala en AutoCAD ya tiene su intríngulis. De nuevo, te vamos a dejar un vídeo que podrás seguir si te has perdido en alguno de los pasos:
Estas dos formas de escalar en AutoCAD son lo básico que debes conocer de este programa, junto con crear un bloque en AutoCAD, para empezar a utilizarlo. Puede que te parezca complicado, pero practicando ya te saldrá de forma automática. Recuerda que, si tienes dudas, o no te aclaras, pedir ayuda no es ninguna derrota, ¡al contrario!
Por lo que si necesitas como escalar en AutoCAD para aprender bien como hacer un plano a escala, pero no sabes muy bien por dónde empezar, puedes recurrir a la experiencia y las enseñanzas de un profesor particular. ¡Lo demás llegará con la práctica!
